Equipado com a fábrica profissional do controlador do torno de Cnc, é um controlador principal do torno de 3 eixos (controlador de giro) com fabricante e fornecedor do plc.
Introdução de produto: Controlador do torno de 3 linhas centrais (controlador de giro) com PLC

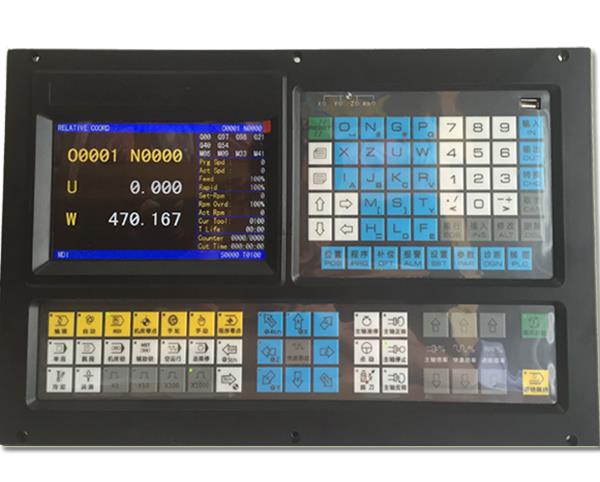

O ECN3000TL é um controlador de torno de 3 eixos (controlador de torneamento), que aplica tecnologia de controle multitarefa em tempo real e tecnologia de interpolação de hardware e é capaz de executar controle de movimento de precisão de nível µm e controle lógico de CLP.é um controlador de movimento CNC avançado com PLC
Eixo de controle: Controlador de torno de 3 eixos (controlador de torneamento) com PLC
eu Eixo de controle: 3 eixos (X, Z, Y)
eu Eixo de interpolação: X, Y, Z, interpolação linear; X, Y e Z três eixos interpolação linear e espiral, qualquer dois eixos arco de interpolação;
eu Eixo de controle do PLC: 3 eixos
Função do eixo de alimentação: Controlador de torno de 3 eixos (controlador de torneamento) com PLC
eu Unidade mínima de comando: 0,001 mm ou 0,0001 mm podem ser selecionados
eu Faixa de comando de posição: ± 99999999 × unidade de comando mínima
eu Velocidade de avanço rápido: quando a unidade de comando é de 0,001 mm, a velocidade máxima é de 60 m / min; (0,0001mm, a velocidade máxima é de 24m / min)
eu Override rápido: F0, 25%, 50% e 100%, total de quatro níveis, ajuste em tempo real;
eu Override alimentação: total de 16 níveis: 0 ~ 150%, ajuste em tempo real;
eu Modo de interpolação: interpolação linear, arco e espiral e rosqueamento rígido
eu Chanfro auto
Função de aceleração e desaceleração: 3 Axis Torno Controlador (Turning Controller) Com PLC
eu Alimentação de corte: Aceleração ou desaceleração em tipo linear / tipo de índice ou frente / traseira é
seletivo
eu Travessia rápida: A aceleração ou desaceleração no tipo linear / tipo de índice ou dianteira / traseira é seletiva
eu Tocar: Aceleração ou desaceleração no tipo linear / tipo de índice ou frente / traseira é seletiva
eu A velocidade inicial, a velocidade final e o tempo de aceleração e desaceleração são definidos pelo
parâmetro.
Função do fuso: Controlador de torno de 3 eixos (controlador de giro) com PLC
eu Tensão analógica 0V ~ 10V saída em dois canais, suporte de controle de dois eixos
eu Encoder do fuso de retorno em um canal, a resolução do encoder do fuso pode ser ajustada (0 ou 100p / r ~ 5000p / r)
eu A relação de transmissão entre o codificador e o spindle é: (1 ~ 255) :( 1 ~ 255)
eu Velocidade do fuso: É especificado pelo código S ou pelo sinal do PLC, a faixa de velocidade é de 0 rpm a 9999 rpm.
eu Sobreposição do fuso: total de 8 níveis: 50% ~ 120%, ajuste em tempo real
eu Controle de velocidade de superfície constante do fuso
eu Ciclo de rosqueamento / rosqueamento rígido
Função da ferramenta: 3 Axis Torno Controlador (Turning Controller) Com PLC
eu Compensação do comprimento da ferramenta
eu Compensação do raio da ferramenta (tipo C)
eu Ferramenta usando compensação
eu Gerenciamento de vida da ferramenta
Compensação de precisão: Controlador de torno de 3 eixos (controlador de torneamento) com PLC
eu Compensação de folga
eu Compensação de erro de pitch no tipo de memória
Função do PLC: controlador de torno de 3 eixos (controlador de giro) com plc
eu Programa PLC em dois níveis, máximo de 5.000 passos, o ciclo de atualização do programa de 1º nível: 8ms.
eu Download da comunicação do programa PLC
eu Alerta de PLC de suporte e alarme de PLC
eu Suporta muitos programas PLC (máximo 16), o programa de PLC atual em execução pode ser selecionado
eu E / S básica: entrada em 40 pontos / saída em 32 pontos
Interface homem-máquina: Controlador de torno de 3 eixos (controlador de torneamento) com PLC
eu 7,4 ″ LCD de tela grande, a resolução é de 234 × 480
eu Exibição em chinês, inglês, espanhol ou russo, etc
eu Exibir no caminho de processamento e pode aumentar e diminuir zoom em tempo real, translação e bloqueio de rolagem.
eu Relógio de tempo real
Gerenciamento de operação: Controlador de torno de 3 eixos (controlador de torneamento) com PLC
eu Modo de operação: Edit, auto, MDI, retorno zero da máquina, MPG / passo simples, manual e DNC.
eu Autoridade de operação do gerenciamento de vários níveis
eu Registro de alarme
Programa de edição: Controlador de torno de 3 eixos (controlador de torneamento) com PLC
eu Capacidade do programa: 40M, 10.000 programas (incluindo subprogramas, programas macro)
eu Função de edição: pesquisa de programas / blocos / personagens, reescrever e apagar
eu Formato do programa: código ISO, suporte à programação de comandos macro no tipo de frase
eu Programa de Chamada: Suporta programa de macro com parâmetro, aninhamento de subprograma de 4 camadas
Função de comunicação: 3 Axis Torno Controlador (Turning Controller) Com PLC
eu RS232: Arquivos do programa de peça e parâmetro, etc podem ser transmitidos em dois sentidos, processamento em tempo real DNC, suporte a programa PLC, portas seriais de atualização de software do sistema.
eu USB: Operação de arquivos, processamento direto de arquivos, suporte a programa PLC, atualização de software do sistema em disco flash.
Função de segurança: controlador de torno de 3 eixos (controlador de viragem) com plc
eu Parada de emergência
eu Limite de viagem de hardware
eu Limite de viagens de software
eu Restauração e recuperação de dados
Dimensão: controlador de torno de 3 eixos (controlador de viragem) com PLC
Código G / M
código | Função | código | função |
G00 | Travessia rápida (posicionamento) | G50 | Configuração de coordenadas de flutuação |
G01 | Interpolação linear | G54-G59 | Definir coordenada da peça de trabalho |
G02 | Interpolação circular no sentido horário | G65 | Chamada macro (sem modal) |
G03 | Interpolação circular no sentido anti-horário | G71 | Ciclo de desbaste axial |
G04 | Pausa / Orientação | G72 | Ciclo de desbaste radial |
G17 | Seleção de avião | G73 | Ciclo de corte fechado |
G18 | Seleção de avião | G70 | Ciclo de corte de acabamento |
G19 | Seleção de avião | G74 | Ciclo de ranhura axial |
G10 | Entrada de dados disponível | G75 | Ciclo de desbaste radial |
G11 | Cancelamento de entrada de dados | G76 | Corte de rosqueamento múltiplo |
G20 | Unidade de polegada | G80 | Status de toque rígido cancelado |
G21 | Entrada métrica | G84 | Batida rígida axial |
G28 | Volte para a posição inicial | G88 | Rosqueamento radial |
G30 | Retornar para máquina 2,3,4 ref.point | G90 | Ciclo de corte axial |
G31 | Função Skip | G92 | Ciclo de rosqueamento |
G32 | Rosqueamento passo constante | G94 | Ciclo de corte radial |
G33 | Ciclo de rosqueamento dos eixos Z | G96 | Corte de velocidade constante |
G34 | Rosca variável | G97 | Corte de velocidade constante cancelar |
G40 | Cancelar a compensação do raio da ponta da ferramenta | G98 | Feed por minuto |
G41 | Correção do raio da ponta da ferramenta esquerda | G99 | Feed por revolução |
G42 | Correção do raio da ponta da ferramenta direita |
Serviço do produto: Controlador de torno de 3 eixos (controlador de torneamento) com PLC
A ECON presta serviços técnicos do início ao fim e oferece garantia de um ano. Qualquer problema, pode enviar e-mail para o nosso engenheiro técnico e vendas, ou diretamente em nosso site.
Pagamento e Entrega: Controlador de Torno de 3 Eixos (Controlador de Torneamento) Com PLC
ECON suporta T / T, Paypal, Western Union para fazer o pagamento. Podemos providenciar transporte expresso, aéreo e marítimo, temos equipe profissional para lidar com logística.
