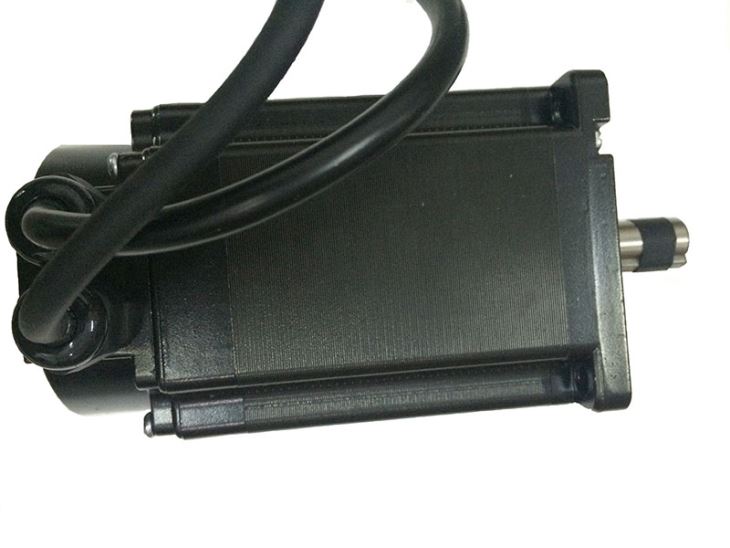

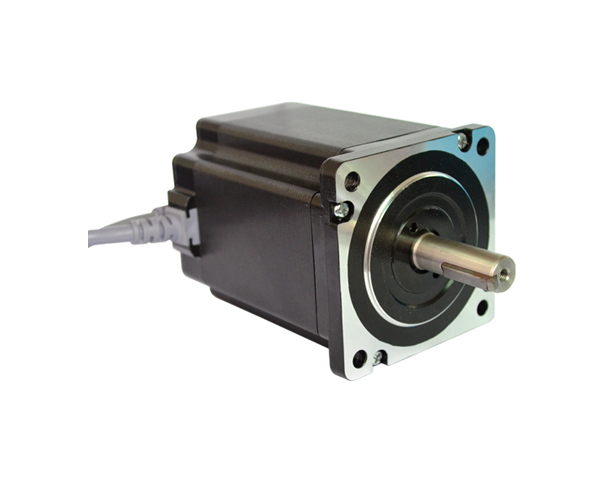

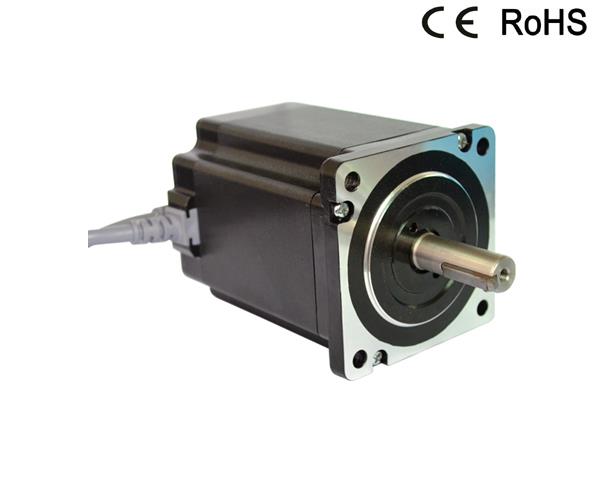

Introdução do produto: sistema de motor de loop fechado, nema 34 fácil servo
A ECON oferece servomotores híbridos (motores de passo com codificadores) da NEMA 17 a 34 com torque de até 12 Nm. Esses servo-motores híbridos são integrados com o encoder incremental de 1.000 linhas.
Quando acionado pelos servo drives híbridos da ECON, o sistema pode fechar totalmente os loops de posição entre o inversor e o motor e eliminar a perda de sincronização de movimento com recursos sem perda de etapas e sem reserva de torque. Em comparação com os sistemas servo, os sistemas servo fáceis têm um torque de baixa velocidade muito mais alto que os servo-sistemas não têm, um custo significativamente menor, nenhum overshooting e nenhuma caça.
Os servomotores fáceis da ECON também podem ser implementados como motores de passo padrão com encoders e acionados por inversores de passo com a opção de sinal de encoder de saída para um controlador de movimento, PLC ou dispositivo externo.
Os servomotores da série easy estão disponíveis nos tamanhos de carcaça NEMA 17 a 34 com torque de 0,3Nm - 12 Nm. Ele foi projetado para ser alimentado pelos servo acionamentos fáceis da série ECON, com entrada de tensão máxima de 80 CC / CA.
Característica técnica do produto: sistema de motor de circuito fechado, nema 34 fácil servo
Precisão da etapa: 5%
Codificador: 1000PPR
Ângulo do degrau: 1.8º
Resistência de isolamento: 500VDC100MΩ Min
Força de isolamento: 500VAC 50Hz 1mA 1 Min
Temperatura ambiente: -20 ~ + 40ºC
Aumento de temperatura: 80ºC Max
Dimensão
Dados técnicos do produto:
Modelo | Segurando Torque (NM) | Atual / Fase (A) | Resistência (Ω) | Indutância (MH) | Inércia rotária (g.cm²) | comprimento (MILÍMETROS) | Peso (Kg) | Unidade combinada |
EC86-85 | 8,5 | 6 | 0,5 | 6,5 | 3600 | 118 | 3,8 | TS808D / TS808AH |
Fiação do Produto :
Definição da saída do codificador do motor (conector macho Pin DB15) | |
PIN | Definição |
1 | EA + |
2 | VCC |
3 | GND |
11 | EB + |
12 | EB- |
13 | EA- |
Serviço do produto:
A ECON presta serviços técnicos do início ao fim e oferece garantia de um ano. Qualquer problema, pode enviar e-mail para o nosso engenheiro técnico e vendas, ou diretamente no nosso site.
Pagamento e entrega:
ECON suporta T / T, Paypal, Western Union para fazer o pagamento. Podemos providenciar transporte expresso, aéreo e marítimo, temos equipe profissional para lidar com logística.
Recomendações:
Easy Servo Drive Alimentação CA
Servo Motor Fácil em Tamanho 86mm
