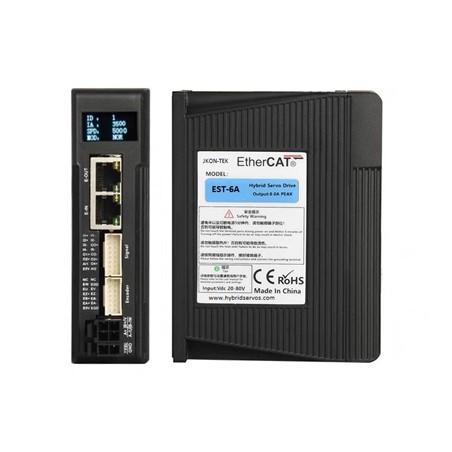

Parâmetros do produto
|
Especificações Eletricas |
||||
|
Parâmetros |
EST-6A |
|||
|
mín. |
Típica |
máx. |
Unidade |
|
|
Corrente de saída [PK] |
1 |
- |
6.0 |
A |
|
Tensão de alimentação |
20 |
24/36/48 |
80 |
Vdc |
|
Corrente de entrada lógica |
6 |
10 |
16 |
mA |
|
Tensão de entrada lógica |
5 |
5 |
24 |
Vdc |
|
Tensão pull-up de saída OC |
5 |
|
24 |
VDC |
|
frequência EtherCAT |
- |
100 |
- |
MHz |
|
Resistência de isolamento |
100 |
- |
- |
MΩ |

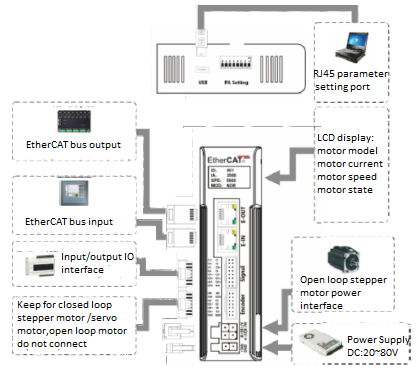

Diagrama do produto
características do produto
1. Nova tecnologia MCU de ponto flutuante de 32 bits
2. Auto-ajuste após ligar
Saída de isolamento de opto-acoplador de 3,4 canais
4. A tecnologia de controle de corrente variável reduz bastante o aquecimento do motor
Entrada de isolamento de opto-acoplador de 5,5 canais, 2 deles são entrada de isolamento de opto-acoplador de alta velocidade
6.Frequência de comunicação de até 100MHz
7.DIPs podem definir 127 IPs ou alocar IP automaticamente
8.A corrente será alterada em 1-6A de acordo com a carga
9. A subdivisão padrão é 50000, pode mudar através do software
10.Movimento suave e ruído ultrabaixo
11. O motor combinado pode ter 28,42,57,60 tamanho de quadro motor de passo de circuito aberto

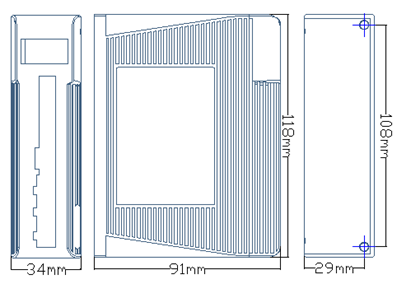

Dimensão do produto (UNIDADE: mm)
Configuração atual do produto
|
CONFIGURAÇÃO ATUAL
|
||||
|
Atual (pico) |
Corrente (RMS) |
SW1 |
SW2 |
SW3 |
|
Padrão[1A] |
EM |
EM |
EM |
|
|
2.1A |
1.5A |
DESLIGADO |
EM |
EM |
|
2.7A |
1.9A |
EM |
DESLIGADO |
EM |
|
3.2A |
2.3A |
DESLIGADO |
DESLIGADO |
EM |
|
3.8A |
2.7A |
EM |
EM |
DESLIGADO |
|
4.3A |
3.1A |
DESLIGADO |
EM |
DESLIGADO |
|
4.9A |
3.5A |
EM |
desligado |
DESLIGADO |
|
5.6A |
4.0A |
DESLIGADO |
desligado |
DESLIGADO |
|
Quando SW1,SW2 e SW3 são definidos como ON, o usuário pode definir a demanda de corrente por software, o valor máximo é 6A, a resolução é 0.1A. Se não for definido, a corrente padrão é 1A. |
||||
|
Configuração de função |
|||
|
Configuração atual de paralisação |
|||
|
Atual |
SW4 |
||
|
Metade |
DESLIGADO |
||
|
CHEIO |
EM |
||
|
Configuração inicial da direção do motor |
|||
|
Direção |
SW5 |
Observação |
|
|
CCW |
DESLIGADO |
Sentido anti-horário |
|
|
CW |
EM |
Sentido horário |
|
|
Configuração de tempo do filtro de suavização |
|||
|
Filtro Sel |
SW6 |
SW7 |
Descrição |
|
Padrão【0ms】 |
EM |
EM |
Quando SW6 e SW7 definidos como ON, o usuário pode definir o tempo do filtro por meio do software. Quanto mais alto o valor para suavizar a configuração do tempo do filtro, melhor o desempenho para o ACC e alta velocidade, enquanto o efeito de interpolação se torna fraco |
|
2ms |
DESLIGADO |
EM |
|
|
12ms |
EM |
DESLIGADO |
|
|
25ms |
DESLIGADO |
DESLIGADO |
|
